Flere kurs under her, ikke alt er åpent for kjøp ennå.


    Tilgjengelige kurs

    Støtte/underlag for faglige ledere i NFSE-medlemsbedrifter

    • Kvalitetssikring for lærebedriften
    • Kontaktinfo
    • Forum
    • Faglig leder-bok med ulike prosedyrer og skjema til lærlingarbeidet....
    • Møteplaner faglige ledere

    FSE-kurs for TKN; Ikke-elektro personell:

    • Telecom, betongarbeidere, renholdere, maskinkjørere, tømrere etc. (Skogryddere har et eget kurs)

    Med tilhørende prosedyrer og instrukser...

    FSE-kurs for Troms Kraft Nett AS: Skogryddere

    Med tilhørende prosedyrer og instrukser.

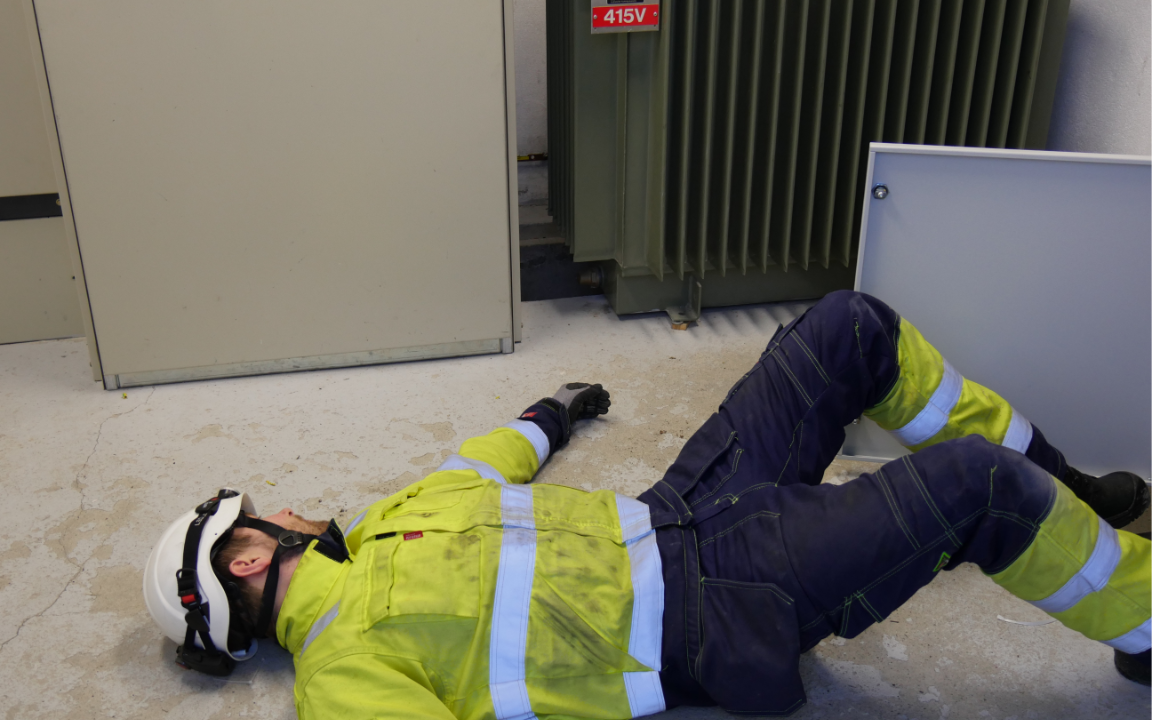

    Dette kurset dekker det teoretiske grunnlaget for førstehjelp ved strømulykker. For at kurset skal være komplett må du i tillegg kunne dokumentere praktisk gjennomføring av Hjerte-Lunge-Redning (HLR)... Dette kan dere ordne fint i egen bedrift (mange har personer med god erfaring fra hjelpekorps/Brann-redning etc.) eller ved å leie inn en instruktør på dette.

    Myndighetene stiller krav til årlig opplæring i førstehjelp ved strømulykker - se FSE §7 (veiledningen).

    Dette kurset er beregnet å ta ca. 45 minutter.

    Priser er pr. stk. og eks. mva. Prisen oppgitt her er ved selvbetjening/selvregistrering.

    Kap. 0.          Innledning – samt ulike statistikker til og med 2016 (Elsikkerhet nr. 89)

    Kap. 1.          Innledende bestemmelser

    Kap. 2.          Generelle bestemmelser + en ekstra tilføying etter endring i FSE (knytning mot FEK)

    Kap. 3.          Generelle sikkerhetskrav

    Kap. 4.          Arbeidsmetoder i forskriften (FSE)

    Kap. 5.          Vedlikehold av elektriske anlegg

    Oppgaver etter hvert kapittel som må bestås (100%)...

    FSE-Caser & problemstillinger, med påfølgende diskusjoner/drøftinger:

    □      Kabelbryter, montør skadet

    □      Plusskunde - utfordring

    □      Manglende utjevningsforbindelse

    Det er også forslag til løsninger knyttet til disse tema.

    Sluttest - 20 spørsmål.

    Selvbetjent gjennomgang av FSE for energiselskap.

    Videoforelesninger, Quiz med fasit, 3 ulike caser med oppgaver og løsningsforslag samt sluttest - 20 rette (Quiz)!

    Dokumentasjon lages ut fra antall som skal ta dette, bedriften dokumenterer for tilstedeværelsen - slik som mange har gjort i alle år.

    Dette er et generelt kurs for FSE-Instruerte... Målgruppe er alle "ikke-elektro" personer som skal utføre jobben sin som betongarbeider, tømrer, telecom, brannsikring, renhold, ventilasjon etc. - i Nettselskapene sine anlegg. Normalt korte oppdrag.

    De "INSTRUERTE" har i utgangspunktet ikke lov til noe som helst i forhold til elektrisitet (med noen unntak) - men dette forklarer kurset mer om. OBS: Troms Kraft Nett AS har eget kurs for dette inkl. relevante instrukser/prosedyrer (se i kursoversikten).

    Dette kurset gjør deg IKKE til en elektriker (eksempelvis!!)...

    "SAKKYNDIGE" er de som har minst 4,5 års utdannelse i faget (fagbrev som elektriker, energimontør etc.) - de har selvsagt et annet FSE-kurs enn dette.

    Alle priser er pr. stk. (eks. mva.) og ved selvregistrering/betaling.

    Dette kurset dekker det teoretiske grunnlaget for førstehjelp ved strømulykker. For at kurset skal være komplett må du i tillegg kunne dokumentere praktisk gjennomføring av Hjerte-Lunge-Redning (HLR)... Dette kan dere ordne fint i egen bedrift (mange har personer med god erfaring fra hjelpekorps/Brann-redning etc.) eller ved å leie inn en instruktør på dette.

    Myndighetene stiller krav til årlig opplæring i førstehjelp ved strømulykker - se FSE §7 (veiledningen).

    Dette kurset er beregnet å ta ca. 45 minutter.

    Priser er pr. stk. og eks. mva. Prisen oppgitt her er ved selvbetjening/selvregistrering.

    Hovedportal for Energimontørlærlinger - "Statnettmodellen":

    • Ulike nettkurs (Elektroteknikk, Grunnleggende om nettstrukturer, FEF, Kabelkurs, Høyspente brytere, Jording i fordelingsanlegg, Høyspent luftledning, Lavspent luftledning, Kabelfordelingsskap, FSE,... Statnett luftledninger, Statnett jording, Statnett måletrafoer, Statnett Effektbrytere, Statnett Skillebrytere, Statnett Krafttrafo, Statnett Relevern, Statnett Oljekabler og oljekabelanlegg)
    • Ulike innleveringer (minifagprøver, fagspesifikke og eksamen)
    • Oversikt over kurssamlinger og nettmøter
    • Forum
    • lærlinGLOGG ("GLOGGEN")
    • DISK-skylagringsplass for den enkelte
    • Kalender som viser når de ulike aktiviteter har frister/skal skje



    Hovedportal Energimontørlærlinger (og praksiskandidater):

    • Ulike nettkurs (Elektroteknikk, Grunnleggende om nettstrukturer, FEF, Kabelkurs, Høyspente brytere, Jording i fordelingsanlegg, Høyspent luftledning, Lavspent luftledning, Kabelfordelingsskap, FSE...)
    • Ulike innleveringer (minifagprøver, fagspesifikke og eksamen)
    • Oversikt over kurssamlinger og nettmøter
    • Forum
    • lærlinGLOGG ("GLOGGEN")
    • DISK-skylagringsplass for den enkelte
    • Kalender som viser når de ulike aktiviteter har frister/skal skje



    Hovedportal for Energimontørlærlinger - "Statnettmodellen":

    • Ulike nettkurs
    • Ulike innleveringer (minifagprøver, fagspesifikke og eksamen)
    • Oversikt over kurssamlinger og nettmøter
    • Forum
    • lærlinGLOGG ("GLOGGEN")
    • DISK-skylagringsplass for den enkelte
    • Kalender som viser når de ulike aktiviteter har frister/skal skje



    Hovedportal Energimontørlærlinger (og praksiskandidater):

    • Ulike nettkurs
    • Ulike innleveringer (minifagprøver, fagspesifikke og eksamen)
    • Oversikt over kurssamlinger og nettmøter
    • Forum
    • lærlinGLOGG ("GLOGGEN")
    • DISK-skylagringsplass for den enkelte
    • Kalender som viser når de ulike aktiviteter har frister/skal skje



    Dette kurset tar for seg enkle elektrotekniske begreper, det meste av innholdet er kanskje kjent fra før?

    Kap 1: Ulike elektrotekniske formler, anvendelse, "Snu på formler", Prefikser (Kilo, Mega...), regneeksempler

    Kap. 2: Vekselstrøm, vektorer, trigonometriske funksjoner, Pytagoras og Kirchoffs...

    Kap. 3: Kabler, kabelberegninger, forlegging og korreksjonsfaktorer

    Kap. 4: Vern/Sikringer

    Kap. 5: Enkle transformator-beregninger

    K1: Nettstruktur og samleskinner

    L1: Innledning, Nettyper, MASKE/NETTDELER

    L2: Masker/Nettdeler selektivitetsutfordring

    L3: Gjenoppretting av driften i fordelingsenhet

    L4: Manglende trafo-kapasitet under gjenoppretting av forsyning

    L5: Radialnett (luftledninger på landsbygda) Radialnett 11-22kV med feil

    L6: Ringnett 11-22kV med feil

    L7: Hel og delt samleskinne - mulighet for seksjonering

    L8: Dobbel samleskinne

    K2: Forskjellige typer stasjoner

    L1: Kraftverk

    L2: Trafostasjoner

    L3: Koblingsstasjoner

    L4: Apparatanlegg-1

    L5: Apparatanlegg-2

    K3: Transmisjonsnettets oppbygging

    L1: Statnett er systemansvarlig

    L2: Høyspent fordelingsnett

    L3: Overføring av elektrisk energi

    L4: Jordingssystemets oppgave (funksjon)

    • Isolert nullpunkt
    • P-Spolejordet nullpunkt
    • Direktejordet nullpunkt
    • Toppliner

    L5: P-spolens oppgave og virkemåte

    K4: Forskjellige typer ledning

    L1: Nettkonstruksjoner

    L2: Revolvering og T-avgreining

    L3: Nøytralpunktsbehandling

    L4: Høyspentkabel

    L5: Eksempler ledninger i terreng

    K5: Kraftsystemets egenskaper

    L1: Energiflyten i kraftsystemet

    L2: Flaskehals i kraftnettet

    L3: Beskrivelse av områder i kraftsystemet

    L4: N-1 kriteriet

    L5: Beskrivelse av redundans

    K6: Sårbarhet i kraftsystemet

    L1: Samfunnets krav til usårbarhet

    L2: Kritiske funksjoner i samfunnet

    L3: Hendelser med store konsekvenser

    L4: Steigen - vinterstorm i januar 2007

    L5: Steigen uten strøm i 5 døgn og 14 timer - januar 2007

    L6: Uten strøm en hel dag



    Innhold (Emner):

    Kurset tar ca. 1 dag å gjennomføre...

    E1

    Innledning: Lover, forskrifter, funksjonskrav, veiledning og normer

    L1: Om kurset, hierarki, oppbygging av FEF, avsluttende bestemmelser etc.
    L2: Formål, prosjektering, utførelse, drift og vedlikehold, risiko, sikkerhetskrav ved feil, beskyttelse mot elektrisk sjokk, termisk og mekanisk skade
    L3: Overspenninger, underspenninger, jordfeil, overførte spenninger, helsefare og beskyttelse mot brann
    L4: Overvåking og kontrollsystemer, advarselsskilt og merking, drift og vedlikehold, fellesføring - ulike eiere, endring, oppgradering, omgivelsene
    L5: Kontroll, erklæring om samsvar og dokumentasjon

    E2

    Høyspennings installasjoner

    L1: Isolasjon og isolasjonsfeil
    L2: Utstyr og kabler
    L3: Avstander, betjeningsutstyr for installasjoner i mast - alternativer
    L4: Bygninger
    L5: Tillatt berøringsspenning UTP, Global jord
    L6: Tiltak for å redusere berøringsspenning
    L7: Potensialutjevning, galvanisk korrosjon, måling og kontroll av jordingssystem samt dimensjonering
    L8: Felles og adskilt jordingssystem

    E3

    Lavspennings installasjoner

    L1: Isolasjon, isolasjonsovervåking
    L2: Utstyr og kabler, Installasjoner
    L3: Jording

    E4

    HSP luftledninger

    L1: Mekanisk dimensjonering, forsterket oppheng
    L2: Isolasjon, avstander, kryssing og fellesføring
    L3: Jording og linjebefaring

    E5

    LSP luftledninger

    L1: Mekanisk dimensjonering, kryssing og avstander
      L2: Fellesføringer

    Jordingskurs for fordelingsanlegg...

    Kurset tar ca. 1 dag å gjennomføre...

    Tema 1:

    Innledning jording, Jording HS-installasjoner, Global jord, Tiltak betjeningsplass

    Tema 2:

    Felles eller adskilte jordingssystem, Adskilt jording praktisk utførelse

    Tema 3:

    Jording av LS installasjoner og LS luftnett, Isolasjonsovervåking, Utjevningsforbindelser i nettstasjoner

    Tema 4:

    Jording av høyspennings linjer, Impulsjording, Overspenningsvern

    Tema 5:

    Dokumentasjon og måling av jordingsanlegget, Oppsummering jording



    Kursinnhold:

    1. Materiell & mastetyper

    Stolper, Traverser, Barduner, Ledninger, Isolatorer, Klemmer og bolter, Opphengsutstyr, Kontaktklemmer

    2. Prosjektering

    Forprosjektering/planlegging, HMS planlegging, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander og fellesføring, Utarbeidelse av terreng- og linjeprofil, Mekanisk dimensjonering, Jording, Vern mot lynoverspenninger, Samsvarserklæring

    3. Dimensjonering

    Hva er dimensjonering, Mekanisk dimensjonering, Krav til ledere og master, Krav til forsterket oppheng, Elektrisk dimensjonering, Termisk grenselast, Spenningsfall, Tap

    4. Vern

    Hva er overspenningsvern, Hva sier forskriften, Gnistgap, Ventilavledere, Prosjektering av vern, Valg av avledere og gap, Plassering av vern

    5. Arbeid & montasje

    Arbeidsplanlegging, Fundamentering og stolpemontasje, Montasje av barduner, Vern mot klatring, Montasje av travers og topphette, Montasje av isolator, Utrekking og ledningsmontasje, Bendsling, Montasje av tilkoblinger (klemmer), Avgreininger, Jording, Fellesføring, Driftsmerking, Dokumentasjon, Innmåling av HS luftlinjetrase, Arbeidsavslutning, Samsvarserklæring og ferdigbefaring

    Kursinnhold:

    1: Oppbygging

    Ledermateriale, Isolasjon, Bruksområder, Korrosjon, Snoing, Fasemerking, Mekaniske egenskaper, Elektriske forhold

    2: Prosjektering

    HMS-plan, Avklaring mot offentlige og private, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander, Fellesføring, Plassering av anlegg/trase, Mekanisk dimensjonering av konstruksjon og materiell, Jording, Vurdering av andre risikoelementer, Samsvarserklæring

    3: Sikring/vern

    Hvorfor bruker vi vern?, Selektivitet, Smeltekarakteristikk, Sikringer i praksis, Merking, Sikringsmateriell

    4: Dimensjonering

    Ledningens strømføringsevne, Grenseverdier termisk belastning, Regneeksempel, Spenningsfall,  Økonomisk tverrsnitt, Beregningsprogram i excel

    5: Arbeid og montasje

    Lasting, transport, lossing og brems av trommel, Spennlengder og pilhøyde, Strekking, Montasje av fester (oppheng), Barduner

    6: Klemmer og koblinger

    God og varig klemmeforbindelse, Tilkopling AL – CU, Tilkopling CU – CU, Tilkopling AL – AL, Avgreiningsklemmer, Koplingstamp

    7: Skjøting og reparasjon

    Skjøting generelt, Strekkfast og ikke strekkfast, Pressverktøy, Pressretning, Skjøting av 3-leder EX, Krymping

    Kurset består av følgende emner:

    Kap. 1: Prinsipp og virkemåter

    • Hvorfor bruker vi transformatorer?
    • Elektriske og magnetiske kretser
    • Transformatorens virkemåte
    • Omsetningsforhold
    • Virkningsgrad
    • Snitt og bilder av trafo

    Kap. 2: Oppbygning

    • Kjernen
    • Isolasjon
    • Beholderen
    • Viklinger
    • Kjøling
    • Gjennomføringer
    • Spenningsregulering

    Kap. 3: Prosjektering, dimensjonering og vern

    • Dimensjonering
    • Plassering av trafo
    • Valg av vern
    • Parallelldrift av transformatorer

    Kap. 4: Arbeid og montasje

    • Sjekk av materiell
    • Tilkoplinger
    • Plassering
    • Behandling av store gjennomføring

    Kap. 5: Vedlikehold, feilsøking og tap

    • Tilstandskontroll og vedlikehold av nettstasjon
    • Vedlikehold av trafo (lekkasje, oljefylling, varmgang)
    • Feilsøking (måling av isolasjon, motstand og spenning)
    • Tap

    Består av 2 ulike emner:

    Til sammen 6 leksjoner/forelesninger innen:

    1. Innledning brytere (personbeskyttelse, symboler, merking, å bryte en strøm, brytertyper og betegnelser, enlinjeskjema, normer)
    2. Ulike brytere (skillebryter, Lastbryter, Effektbryter)

    + endel videoer.

    Kursinnhold:

    Tema 1 (T1): Oppbygging

    Kabelhistorikk, Oppbygning av kabel, Isolasjonsmaterialer, Felt og feltstyring, Ordforklaringer, Massekabler, PEX-kabler, Betegnelser (4-bokstavkoden), Normer, Kort om de vanligste kabeltypene

    T2: Prosjektering

    SHA plan, Avklaring mot offentlig og private, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander, Fellesføring, Plassering av anlegg/trase, Mekanisk dim. av konstruksjon og materiell, Jording, Vurdering av andre risiko elementer, Samsvarserklæring

    T3: Vern

    Innledning og begreper: Kortslutning, Overbelastning,  Selektivitet. Vern i Lavspenningsanlegg, Dimensjonering overbelastningsvern, Høyeffektsikringer, Smeltekarakteristikk, Dimensjonering ved kortslutning, Parallellkobling av kabler, Vern i Høyspenningsanlegg, Relevern (overstrøms- jordfeilvern), Høyspenningssikringer, Trafovern.

    T4: Dimensjonering

    Ledningens strømføringsevne, Korreksjonsfaktorer, Regneeksempel, Spenningsfall, Økonomisk tverrsnitt

    T5: Arbeid og montasje

    Lagring av kabel, Behandling av kabeltrommelen, Trekking av kabler, Bøying av kabler, Forlegning av kabler, Merking av kabler, Grøftesnitt, Omfyllingsmasser, Kabelbeskyttelse og Kabelmarkering, Isolasjonsmåling (Megging) og kappemåling, Samsvarserklæring, ferdigbefaring, idriftsettelse og overtagelse.

    T6: Koblinger

    Pressing av kabelsko og hylser, Valg av pressverktøy og utstyr, Sekskantpress og dyppress, Skruforbindelser, Endeavslutning av høyspenningskabel, Stresskonus, Feltstyrende belegg, Endeavlsutning Lavspenning.

    T7: Skjøting og reparasjon

    Skjøting, Varmkrymp, Kaldkrymp, Montasjeanvisningen, Drift og vedlikehold, Termografi, Detektering av glimming, Vanntre, Feilsøking av kabel

    T8: Felt og feltstyring

    Elektriske felt i kabler, Endeavslutning og felt, Forsterkning av elektrisk felt, Konus / feltfordeler, Feltstyrende belegg, Resistive, dielektriske og induktive tap: Impedans...

    Kursinnhold

    1: Oppbygging

    Overdel, underdel, PE/PEN-skinne, Kabelfestejern, Montasjeplate med samleskinne, Tilkoplingsmoduler, Provisorisk uttak, Snømarkør, Arbeidsjord, Servicemoduler, Stolpemontasje, Fiberskap, Inntaksskap

    2: Prosjektering & dimensjonering

    Dimensjonering, Samtidighetsfaktor, Kortslutningsnivå, Klimaforhold, Modulbredder, Størrelse på samleskinne, Korrosjonsbeskyttelse av skap, Snømarkør, Plassering av skap, Vern og jording

    3: Arbeid og montasje

    Arbeidsplanlegging og plassering, Oppsett av kabelfordelingsskap, Innføring av kabel og jordleder, Plassering av kabler i skapet, Montasje av kablene til samleskinnen, Montasje av kabler til PE/PEN skinne, Merking av kabler og skap, Arbeidsavslutning, Dokumentasjon, Samsvarserklæring og ferdigbefaring

    1: Introduksjon til veileder for jording av Statnetts stasjoner

    Bakgrunn og hensikt med jordingsveilederen, oppbygging og innhold, hvor finner jeg veilederen,  hensikten med jording, jordingsanleggets hoveddeler

    2: Prinsipp og eksempler på utførelse

    Prinsipp for jordingsanlegg i Statnett, eksempler på utførelse av jordingsanlegg  (maskenett, apparatjording, jording av gjerde, jording av SF6 anlegg, jording av kabelskjermer, jording i bygg og kontrollrom)

    3: Utførelse - praktiske eksempler

    Maskenett (planering av løsmasse, utlegging, sammenkobling med C-klemmer, tamper ved fundament), strømtransformatorer, spenningstransformatorer, krafttransformatorer

    4: Kontroll av jordingsanlegg

    Dimensjonerende kortslutningsstrøm, dimensjonering av jordleder, ansvarlig utførende, kontroll under montasje, sluttkontroll

    1: Prosjektering - forarbeid

    • Komponenter i en kraftledning, analyse/studiefase, grunnlagsprosjektering, beregning av magnetfelt, støyberegning, prosjektering ledning (Stikning, prosjektering, design av master og fundamenter, spesifikasjoner for masteproduksjon, elektromekanisk prosjektering) , lengdeprofiler, klimalaster, beregning av master, lineberegning/pilhøyde, lineberegninger/bendslinger, jording, linearmatur, linemontasje

    2: Fundamentering

    • Inndeling i arbeidspakker (WBS), framdriftsplaner, transportplaner, fundamentering, tverrprofil/senterplugg, salinger, fjellfundamenter, boring for fjellbolter, forskaling og støping av stabbe, jordfundamenter, forskaling/armering av bunnplate, plassering av maler, jording av master, tilbakefylling av master, forhold knyttet til vinterstøp

    3: Mastemontering

    • Montering av Statnetts vanlige innvendig bardunerte master, bruk av helikopter for montasjen av mastedeler, premontering, helikopters løfteevne bestemmer størrelsen på mastedelene, bruk av justeringsplater, plassering av mannskap i forbindelse med innflyvning av mastedeler, innflyvningsretning helikopter, bruk av riegel (sterkbru) og bardunering under montering av sidepanel, antall gjenger som skal være synlige, kjørning av skruer (horisontale og vertikale), plassering av mutter for enklere inspeksjoner fra bakken

    4: Linemontering

    • Fristrekk, utkjøringsseksjoner, trommelplass, vinsjeplass (plassbehov), premontasje armaturer, utflyvning av pilotliner, bruk av "Nål"..., utkjøring av trekkliner, trekklinas oppbygning, utkjøring av topplinene, bruk av nedtrekksblokker, krav til nokkediameter, daumann...., pilkjøring og måling av pilhøyde, "Bendsling", montasje av avstandsholdere

    Kursinnhold:

    1: Introduksjon

    Oppbygning, tilleggsutrustning, synkronisert svitsjing, historikk og typer

    2: Virkemåte

    Svovelhexafluorid (SF6) , bryte strøm, pufferbryter og autopufferbryter (SF6), Isolasjon

    3: Begreper og vedlikehold

    Betjening, gjeninnkobling, reignition, restrike, first-pole-to-clear, følgestyring, discrepansy control), vedlikehold

    Kursinnhold:

    1: Introduksjon

    Transformatorenes oppbygging og virkemåte, hvorfor trenger vi måletransformatorer, spenningstransformator typer (induktive, kapasitive), strømtransformatorer – oppbygging og virkemåte, hva er byrde og merkebyrde, hvorfor er retning viktig?

    2: Strømtransformatorer

    Prinsipiell oppbygging, hvorfor har en flere sekundærkjerner på strømtrafoer, hva betyr merkinger av kjerner på strømtrafoer, sammenheng mellom metning og byrde og overstrømsiffer, mer om byrde, omkopling av strømtrafoer, brudd i sekundærkrets på strømtrafo - hva så?

    3: Spenningstransformatorer

    Spenningstrafoer: typisk oppkopling, hva betyr merkinger av kjerner på spenningstrafoer, forskjell mellom kapasitive og induktive spenningstrafoer, hjelpekanal kommunikasjon, ferroresonans

    Kursinnhold:

    1: Introduksjon

    Hva er en skillebryter, hvorfor skillebryter, tverrsnitt utendørsanlegg, samleskinnesystemer, samspill effektbryter-skillebryter

    2: Ulike typer skillebrytere

    Dreieskillebryter, pantograf, vertikal bryter, horisontal dobbelbryter, knebryter, jordslutter, plugg-inn brytervogn, DCB (fraskillende effektbryter), GIS-anlegg

    3: Driftsanordninger

    Hva er en driftsanordning, ulike typer driftsanordninger (AC, DC, Hydraulisk, Pneumatisk), 1-polt og 3-polt...

    4: Feil og vedlikehold

    RCM, Termografi, Hvorfor blir det feil, Kontaktflater, Smøring

    Kursinnhold:

    1. Relevern - generelt
    2. Strømtrafo
    3. Spenningstrafo
    4. Overstrømsvern
    5. Differensialvern
    6. Distansevern
    7. Samleskinne-/Bryterfeilvern
    8. Systemvern
    9. Innkoblingsautomatikk (IKA)
    10. Prøvestøpsel og prøveuttak
    11. Forrigling
    12. Jordfeilretning

    Kursinnhold:

    1: Konstruksjon

    Kjerne og vikling

    2: Aktiv del

    Viklinger plassering, reaktans, påkjenninger på vikling, sammenstilling, isolasjon, merkeverdier, prøver i fabrikk

    3: Regulering og annet

    Spenningsregulering, trinnkobler, autotransformator, separat reguleraggregat, stjerne-delta, koblingsgrupper, støy

    4: Utstyr

    Konservatortank, nivåmåler for konservator, lufttørker, gassrele, temperaturmåling, oljepumpe

    5: Utstyr - 2

    Oljestrømsmåler, trykkovervåkning, qualitrol, hydran, gjennomføringer, kjøling, overspenningsavledere, åkvikling

    6: Oljeprøvetagning

    De generelle oljeprøvene (DGA disolved gas analyses), gjennomslagsspenning, vanninnhold, nøytralisasjonsverdi, farge/utseende, grenseflatespenning, inhibitor mm

    7: Oljeberedskap

    Havariet i Halden (1997) og Rød (2000), utette oljegruver (gamle oljegruver, daglige oljelekkasjer), store mengder slukkevann ved brann (vanskelig å håndtere), olje i naturen, omdømme

    Kursinnhold:

    1: Kabeltyper og oppbygning

    Felles - karakteristikk, massekabel, massekabel HVDC, oljetrykkskabler 3-leder, oljetrykkskabel 1-leder

    2: Oljekabelanlegg

    Hvorfor trykkanlegg, prinsipper, trykkanlegg, høytrykkstanker, lavtrykkstanker, mellomtrykkstanker, kontrollskap for oljemating, pumpestasjon

    3: Vedlikehold og service

    Egen standard for isoleroljer, prøvetagning av olje, prøverapport, restgassmåling

    Kursinnhold

    1:Oppbygging

    Overdel, underdel, PE/PEN-skinne, Kabelfestejern, Montasjeplate med samleskinne, Tilkoplingsmoduler, Provisorisk uttak, Snømarkør, Arbeidsjord, Servicemoduler, Stolpemontasje, Fiberskap, Inntaksskap

    2: Prosjektering & dimensjonering

    Dimensjonering, Samtidighetsfaktor, Kortslutningsnivå, Klimaforhold, Modulbredder, Størrelse på samleskinne, Korrosjonsbeskyttelse av skap, Snømarkør, Plassering av skap, Vern og jording

    3: Arbeid og montasje

    Arbeidsplanlegging og plassering, Oppsett av kabelfordelingsskap, Innføring av kabel og jordleder, Plassering av kabler i skapet, Montasje av kablene til samleskinnen, Montasje av kabler til PE/PEN skinne, Merking av kabler og skap, Arbeidsavslutning, Dokumentasjon, Samsvarserklæring og ferdigbefaring

    Kursinnhold:

    1: Oppbygging

    Ledermateriale, Isolasjon, Bruksområder, Korrosjon, Snoing, Fasemerking, Mekaniske egenskaper, Elektriske forhold

    2: Prosjektering

    HMS-plan, Avklaring mot offentlige og private, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander, Fellesføring, Plassering av anlegg/trase, Mekanisk dimensjonering av konstruksjon og materiell, Jording, Vurdering av andre risikoelementer, Samsvarserklæring

    3: Sikring/vern

    Hvorfor bruker vi vern?, Selektivitet, Smeltekarakteristikk, Sikringer i praksis, Merking, Sikringsmateriell

    4: Dimensjonering

    Ledningens strømføringsevne, Grenseverdier termisk belastning, Regneeksempel, Spenningsfall,  Økonomisk tverrsnitt, Beregningsprogram i excel

    5: Arbeid og montasje

    Lasting, transport, lossing og brems av trommel, Spennlengder og pilhøyde, Strekking, Montasje av fester (oppheng), Barduner

    6: Klemmer og koblinger

    God og varig klemmeforbindelse, Tilkopling AL – CU, Tilkopling CU – CU, Tilkopling AL – AL, Avgreiningsklemmer, Koplingstamp

    7: Skjøting og reparasjon

    Skjøting generelt, Strekkfast og ikke strekkfast, Pressverktøy, Pressretning, Skjøting av 3-leder EX, Krymping

    Kursinnhold:

    1. Materiell & mastetyper

    Stolper, Traverser, Barduner, Ledninger, Isolatorer, Klemmer og bolter, Opphengsutstyr, Kontaktklemmer

    2. Prosjektering

    Forprosjektering/planlegging, HMS planlegging, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander og fellesføring, Utarbeidelse av terreng- og linjeprofil, Mekanisk dimensjonering, Jording, Vern mot lynoverspenninger, Samsvarserklæring

    3. Dimensjonering

    Hva er dimensjonering, Mekanisk dimensjonering, Krav til ledere og master, Krav til forsterket oppheng, Elektrisk dimensjonering, Termisk grenselast, Spenningsfall, Tap

    4. Vern

    Hva er overspenningsvern, Hva sier forskriften, Gnistgap, Ventilavledere, Prosjektering av vern, Valg av avledere og gap, Plassering av vern

    5. Arbeid & montasje

    Arbeidsplanlegging, Fundamentering og stolpemontasje, Montasje av barduner, Vern mot klatring, Montasje av travers og topphette, Montasje av isolator, Utrekking og ledningsmontasje, Bendsling, Montasje av tilkoblinger (klemmer), Avgreininger, Jording, Fellesføring, Driftsmerking, Dokumentasjon, Innmåling av HS luftlinjetrase, Arbeidsavslutning, Samsvarserklæring og ferdigbefaring

    Jordingskurs for fordelingsanlegg...

    Kurset tar ca. 1 dag å gjennomføre...

    Tema 1:

    Innledning jording, Jording HS-installasjoner, Global jord, Tiltak betjeningsplass

    Tema 2:

    Felles eller adskilte jordingssystem, Adskilt jording praktisk utførelse

    Tema 3:

    Jording av LS installasjoner og LS luftnett, Isolasjonsovervåking, Utjevningsforbindelser i nettstasjoner

    Tema 4:

    Jording av høyspennings linjer, Impulsjording, Overspenningsvern

    Tema 5:

    Dokumentasjon og måling av jordingsanlegget, Oppsummering jording



    Består av 2 ulike emner:

    Til sammen 6 leksjoner/forelesninger innen:

    1. Innledning brytere (personbeskyttelse, symboler, merking, å bryte en strøm, brytertyper og betegnelser, enlinjeskjema, normer)
    2. Ulike brytere (skillebryter, Lastbryter, Effektbryter)

    + endel videoer.

    Kursinnhold:

    Tema 1 (T1): Oppbygging

    Kabelhistorikk, Oppbygning av kabel, Isolasjonsmaterialer, Felt og feltstyring, Ordforklaringer, Massekabler, PEX-kabler, Betegnelser (4-bokstavkoden), Normer, Kort om de vanligste kabeltypene

    T2: Prosjektering

    SHA plan, Avklaring mot offentlig og private, Kartlegging av belastning, Elektrisk dimensjonering, Elektriske og magnetiske felter, Avstander, Fellesføring, Plassering av anlegg/trase, Mekanisk dim. av konstruksjon og materiell, Jording, Vurdering av andre risiko elementer, Samsvarserklæring

    T3: Vern

    Innledning og begreper: Kortslutning, Overbelastning,  Selektivitet. Vern i Lavspenningsanlegg, Dimensjonering overbelastningsvern, Høyeffektsikringer, Smeltekarakteristikk, Dimensjonering ved kortslutning, Parallellkobling av kabler, Vern i Høyspenningsanlegg, Relevern (overstrøms- jordfeilvern), Høyspenningssikringer, Trafovern.

    T4: Dimensjonering

    Ledningens strømføringsevne, Korreksjonsfaktorer, Regneeksempel, Spenningsfall, Økonomisk tverrsnitt

    T5: Arbeid og montasje

    Lagring av kabel, Behandling av kabeltrommelen, Trekking av kabler, Bøying av kabler, Forlegning av kabler, Merking av kabler, Grøftesnitt, Omfyllingsmasser, Kabelbeskyttelse og Kabelmarkering, Isolasjonsmåling (Megging) og kappemåling, Samsvarserklæring, ferdigbefaring, idriftsettelse og overtagelse.

    T6: Koblinger

    Pressing av kabelsko og hylser, Valg av pressverktøy og utstyr, Sekskantpress og dyppress, Skruforbindelser, Endeavslutning av høyspenningskabel, Stresskonus, Feltstyrende belegg, Endeavlsutning Lavspenning.

    T7: Skjøting og reparasjon

    Skjøting, Varmkrymp, Kaldkrymp, Montasjeanvisningen, Drift og vedlikehold, Termografi, Detektering av glimming, Vanntre, Feilsøking av kabel

    T8: Felt og feltstyring

    Elektriske felt i kabler, Endeavslutning og felt, Forsterkning av elektrisk felt, Konus / feltfordeler, Feltstyrende belegg, Resistive, dielektriske og induktive tap: Impedans...

    Innhold (Emner):

    Kurset tar ca. 1 dag å gjennomføre...

    E1

    Innledning: Lover, forskrifter, funksjonskrav, veiledning og normer

    L1: Om kurset, hierarki, oppbygging av FEF, avsluttende bestemmelser etc.
    L2: Formål, prosjektering, utførelse, drift og vedlikehold, risiko, sikkerhetskrav ved feil, beskyttelse mot elektrisk sjokk, termisk og mekanisk skade
    L3: Overspenninger, underspenninger, jordfeil, overførte spenninger, helsefare og beskyttelse mot brann
    L4: Overvåking og kontrollsystemer, advarselsskilt og merking, drift og vedlikehold, fellesføring - ulike eiere, endring, oppgradering, omgivelsene
    L5: Kontroll, erklæring om samsvar og dokumentasjon

    E2

    Høyspennings installasjoner

    L1: Isolasjon og isolasjonsfeil
    L2: Utstyr og kabler
    L3: Avstander, betjeningsutstyr for installasjoner i mast - alternativer
    L4: Bygninger
    L5: Tillatt berøringsspenning UTP, Global jord
    L6: Tiltak for å redusere berøringsspenning
    L7: Potensialutjevning, galvanisk korrosjon, måling og kontroll av jordingssystem samt dimensjonering
    L8: Felles og adskilt jordingssystem

    E3

    Lavspennings installasjoner

    L1: Isolasjon, isolasjonsovervåking
    L2: Utstyr og kabler, Installasjoner
    L3: Jording

    E4

    HSP luftledninger

    L1: Mekanisk dimensjonering, forsterket oppheng
    L2: Isolasjon, avstander, kryssing og fellesføring
    L3: Jording og linjebefaring

    E5

    LSP luftledninger

    L1: Mekanisk dimensjonering, kryssing og avstander
      L2: Fellesføringer

    K1: Nettstruktur og samleskinner

    L1: Innledning, Nettyper, MASKE/NETTDELER

    L2: Masker/Nettdeler selektivitetsutfordring

    L3: Gjenoppretting av driften i fordelingsenhet

    L4: Manglende trafo-kapasitet under gjenoppretting av forsyning

    L5: Radialnett (luftledninger på landsbygda) Radialnett 11-22kV med feil

    L6: Ringnett 11-22kV med feil

    L7: Hel og delt samleskinne - mulighet for seksjonering

    L8: Dobbel samleskinne

    K2: Forskjellige typer stasjoner

    L1: Kraftverk

    L2: Trafostasjoner

    L3: Koblingsstasjoner

    L4: Apparatanlegg-1

    L5: Apparatanlegg-2

    K3: Transmisjonsnettets oppbygging

    L1: Statnett er systemansvarlig

    L2: Høyspent fordelingsnett

    L3: Overføring av elektrisk energi

    L4: Jordingssystemets oppgave (funksjon)

    • Isolert nullpunkt
    • P-Spolejordet nullpunkt
    • Direktejordet nullpunkt
    • Toppliner

    L5: P-spolens oppgave og virkemåte

    K4: Forskjellige typer ledning

    L1: Nettkonstruksjoner

    L2: Revolvering og T-avgreining

    L3: Nøytralpunktsbehandling

    L4: Høyspentkabel

    L5: Eksempler ledninger i terreng

    K5: Kraftsystemets egenskaper

    L1: Energiflyten i kraftsystemet

    L2: Flaskehals i kraftnettet

    L3: Beskrivelse av områder i kraftsystemet

    L4: N-1 kriteriet

    L5: Beskrivelse av redundans

    K6: Sårbarhet i kraftsystemet

    L1: Samfunnets krav til usårbarhet

    L2: Kritiske funksjoner i samfunnet

    L3: Hendelser med store konsekvenser

    L4: Steigen - vinterstorm i januar 2007

    L5: Steigen uten strøm i 5 døgn og 14 timer - januar 2007

    L6: Uten strøm en hel dag




    Dette kurset tar for seg enkle elektrotekniske begreper, det meste av innholdet er kanskje kjent fra før?

    Kap 1: Ulike elektrotekniske formler, anvendelse, "Snu på formler", Prefikser (Kilo, Mega...), regneeksempler

    Kap. 2: Vekselstrøm, vektorer, trigonometriske funksjoner, Pytagoras og Kirchoffs...

    Kap. 3: Kabler, kabelberegninger, forlegging og korreksjonsfaktorer

    Kap. 4: Vern/Sikringer

    Kap. 5: Enkle transformator-beregninger

    Hovedportal for Energioperatørlærlinger (og praksiskandidater)

    1. Ulike nettkurs
    2. Ulike innleveringer (minifagprøver, fagspesifikke og eksamen)
    3. Oversikt over kurssamlinger og nettmøter
    4. Forum
    5. lærlinGLOGG ("GLOGGEN")
    6. DISK-skylagringsplass for den enkelte
    7. Kalender som viser når de ulike aktiviteter har frister/skal skje



    Kursinnhold:

    1: Intro-historie

    Magasinkraftverk, elvekraftverk, småkraftverk, minikraftverk, mikro, utbyggingspotensial

    2: Kraftverkets oppbygging

    Grindrensk, dam, varegring, sandfang, luker, ventiler, trykksjakt etc.

    3: Turbintyper

    Francis, Kaplan og rørturbin, Pelton, horisontale og vertikale aggregater, fallhøyder

    4: Kriterier for valg av turbintype

    Fallhøyde, vannføring, virkningsgradskurver, planlagt kjøremønster, kostnader nedetid

    5: Klassifisering av turbintyper

    Fristråleturbin, fullturbin, energiomsetninger i turbin, fartstall, hurtigløper, langsomtløper

    6: Turbinens delkomponenter

    Gjennomgang av ulike løpehjul, akslinger, nåleservo, deflektor, ringledning, tetninger, turbinlager, ledeapparat, reguleringsring, hovedservomotor, lenk- og skovelarmer, øvre/nedre lokk, akseltetningsboks, sugerør etc.

    7: Turbinens egenskaper

    Kjennetegn og forskjeller på driftsforhold på de ulike turbintyper, virkningsgrad etc.

    8: Effekt og virkningsgrad (teoretisk tilnærming)

    Bruttoeffekt, akseleffekt, totalvirkningsgrad, H.O.V, H.U.V, brutto fallhøyde etc...

    9: Falltap i vannveien

    Singulære tap og viskøse tap...

    Kursinnhold:

    1: Reguleringsteori, generell innføring

    Primæroppgave til regulator, ”Skal-verdi”, ”Er-verdi”, styring vs regulering

    2: Prinsipp og virkemåte

    Gjennomgang av turbinregulatorens virkemåte - prinsipper

    3: Krav til turbinregulator

    Frekvensregulering vs lastregulering, avslag, hurtigstopp elektrisk feil, hurtigstopp mekanisk feil

    4: Statikk

    Definisjoner og ulike regneeksempler

    5: Hovedkomponenter

    Regulerende enhet, servosystem, trykkoljeanlegg, PID-funksjonen..., frekvensmåling

    6: Turbinspesifikt utstyr

    Sikkerhetsventil spiraltromme, kombinator, nålstyring

    7: Stabilitet i vannveien

    Stabilitet, trykkstigning og hastighetsøkning, store masser i bevegelser, luft som flyttes...

    8: Svingekammer

    Behovet for dette, plassering av svingekammer/sjakt, avslagsprøver, hva skjer ved stengning av vannvei...

    9: Signaler som gir alarm, forvarsel, stopp

    Gjennomgang av ulike signaler fra turbin, lager, vannvei, hjelpeanlegg, regulator...

    Kun for oss internt på NFSE... Teste ut diverse innhold, aktiviteter etc.

    Vi skal gjøre et forsøk på å bygge opp en ORDBOK/WIKI for Energibransjen - i første rekke lærlinger....

    Pr. januar 2018 er den litt tynt, kommenter gjerne det som er lagt ut så kan vi fikse på feil/mangler - evt. mer innhold. Dette var mest tenkt som en pekepinne på hva vi er ute etter...men det kan godt tenkes at vi tenker for snevert!! Kan sikkert brukes til mye mer.

    Her kan alle legge inn komponenter, verktøynavn og bilder....du skjønner sikkert hva vi er ute etter!

    Har du video så kan vi legge dette også inn (men send i såfall fila til tommy.nordaas@nfse.no så kan vi få den bygget inn på posten din - evt. at du legger det en plass som kan lastes ned (epost tar ikke store filer))...

    Kan alle prøve seg med et innlegg, legg litt flid i dette (bilde og endel tekst) - så ser vi hvordan det fungerer.

    Tanken er å premiere den/de med flest og best innlegg i 2018!

    MVH

    Tommy Nordaas

    tommy.nordaas@nfse.no

    Mobil: 91 64 64 60

    Hei

    • En liste
